Проточный фильтр для пруда до 60м3 CBF550 CUV236

Фильтр для пруда CBF-550 SUNSUN

Преимущества:

-Фильтр удобную форму и высокоэффективную систему фильтрации, которая поддержит в Вашем водоёме кристально чистую воду.

- Многофункциональная система фильтрации:

-Маты механической очистки с различной величиной пор

-Ультрафиолетовая лампа для борьбы с нитевидными водорослями

-Простая технология подключения и запуска фильтра. Входы и выходы снабжены переходниками разного диаметра.

-Простая процедура очистки, благодаря модульной схеме и системе отжима матов

-Рабочий температурный диапазон фильтра от +4 до +35°С

-Датчики температуры и уровень воды в фильтре

ВНИМАНИЕ! Фильтр оснащается ультрафиолетовой лампой. Никогда не используйте лампу вне защитного кожуха, во избежание повреждения глаз, кожи.

Устройство фильтра:

1 – Крышка фильтра

2 – Индикатор уровня воды

3 – Термометр

4 – Заглушка малая

5 – Заглушка большая

6 – Инструмент для очистки

7 – Фильтрующие маты

8 – Планка для отсекания дополнительных наполнителей

9 – Опорная стенка

10 – Ручка клапана очистки

11 – Фиксатор ручки клапана очистки

12 – Биошарики или цеолит (не входит в комплектацию)

Уплотнительное кольцо

13 – Мат для грубой очистки

14 – Корпус фильтра

Резьбовое кольцо

15 – Конусный переходник

16 – Уплотнительное кольцо

Соединительный патрубок

17 – Разбрызгиватели со штуцерами для насыщения воды кислородом Резьбовая крышка

18 – Гайка

19 – Уплотнительное кольцо

Уплотнительное кольцо

Подвижная планка для отжима фильтрующих матов

20 – Адаптер для шлангов (в комплектации с UV-лампой устанавливаются на выходы корпуса лампы)

Принцип работы:

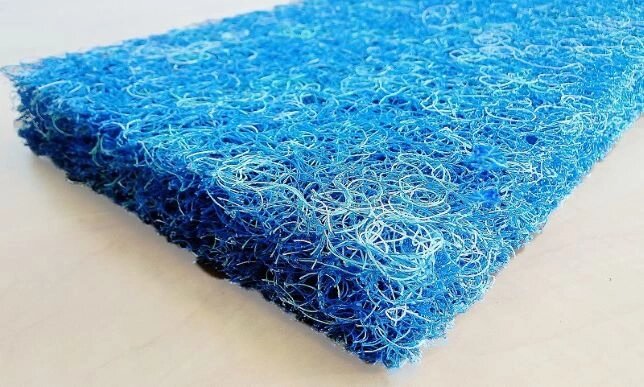

Вода поступает в фильтр от насоса через UV-лампу. Излучение лампы убивает микробов и бактерии, а также предотвращает рост одноклеточных водорослей. Далее, вода, распыляясь в основную камеру фильтра, проходит через грубые фильтрационные маты и поднимается в первый модуль биологической очистки. Часть взвешенных частиц и тяжёлый мусор остаётся на дне. Через соединительный патрубок вода поступает в основную камеру, оттуда во второй модуль, затем в третий. Пористые маты занимают большой объём в фильтре и огромное число микроорганизмов начинают размножаться внутри этих матов. Пористые маты в фильтре двух цветов жёлтого и синего, с разным размером пор. Внутри матов поток воды движется с разной скоростью. В зонах с высокой скоростью потока (синие маты) развиваются полезные микроорганизмы, которые перерабатывают  аммоний в нитрид, а нитрид в нитрат. Зоны жёлтого пористого мата с низкой скоростью потока поддерживают размножение анаэробных организмов, которые производят азот из нитратов. Затем уже очищенная поступает в водоём.

Подключение:

Фильтр имеет 2 патрубка для подключения: на передней части через UV-лампу и 1 на задней.    Входной (20), подключается шланг, идущий от насоса из водоёма с неочищенной водой (стрелкой указано направление в фильтр) -выходной (10) для очищенной воды. К нему подключается шланг, ведущий обратно в водоём, возможно через водопад, ручей или другой доступный способ. Для облегчения подключения шланга к конусному переходнику, рекомендуется прогревать шланг горячей водой перед тем, как одеть его на переходник фильтра.

Установка:

Устанавливайте фильтр на ровной, твёрдой поверхности. Избегайте возможности падения фильтра в воду. Устанавливая фильтр, не забудьте оставить свободный доступ к крышке фильтра для его обслуживания и к шлангам.  ВАЖНО: Систему фильтрации нельзя устанавливать ниже уровня водоёма. Устанавливая систему фильтрацию выше 1 метра над уровнем воды в пруду, необходимо использовать более мощный насос. Если используются шланги длиной более 4 метров, необходимо использовать шланги максимального диаметра 38 мм. Не забывайте обрезать конусный адаптер, чтобы он не мешал свободному потоку воды.

Рекомендуется направлять очищенную воду из фильтра в пруд небольшим плоским потоком. Это поможет воде обогатиться кислородом.

Показатель чистой воды: Если фильтрация работает правильно, видимость в воде должна составлять около одного метра.

Технические характеристики:

БиоФильтр	CBF-350B	CBF-350C
Размеры (мм)	860х540х400	1280х540х400
Максимальный поток воды	12000 л/ч	12000 л/ч
Адаптер для шланга	¾”-1½” (19-38 мм)	¾”-1½” (19-38 мм)
Выход	70 мм	70 мм
Количество фильтрационных матов	2	3
Количество фильтрационных биоматов с крупной ячейкой	4	8
Количество фильтрационных биоматов с мелкой ячейкой	4	4
Применяется для водоёмов с рыбой объёмом (куб.м.)	30 куб.м.	45 куб.м.
Применяется для водоёмов без рыбы объёмом (куб.м.)	60 куб.м.	90 куб.м.
UV-лампа	CUV-236 (36 Ватт)	CUV-236 (36 Ватт)



Таблица зависимости фильтра от производительности насосов и объёмов обслуживаемых  водоёмов при наличии рыбы и при её отсутствии.

Производительность насоса	CBF-350C		CBF-350B
3000 л/ч	8 мª	16 мª	15 мª	30 мª
4500 л/ч	10 мª	20 мª	18 мª	35 мª
10000 л/ч	20 мª	40 мª	35 мª	70 мª
12000 л/ч	25 мª	60 мª	45 мª	90 мª

Таблица количества прокачки полного объёма пруда через фильтр в день, в зависимости от количества рыбы в водоёме:



Пруд с содержанием рыбы ~ 1кг/м³	6 раз в день
Пруд с содержанием рыбы более 1кг/м³	12 раз в день
Пруд без рыбы	4 раза в день



Обслуживание:

Если поток воды снизился, возможно, засорился пористый материал внутри фильтра. Индикатор при этом меняет свой цвет на жёлтый. Необходимо разобрать фильтр, промыть пористый материал и очистить внутреннее пространство фильтра от грязи. В обычных водоёмах без рыбы, необходимо производить чистку фильтра раз в 30 дней.

1.Отсоедините розетку фильтра от сети. Голубой индикатор работающей лампы должен погаснуть.

2.Отключите насос, питающий фильтр.

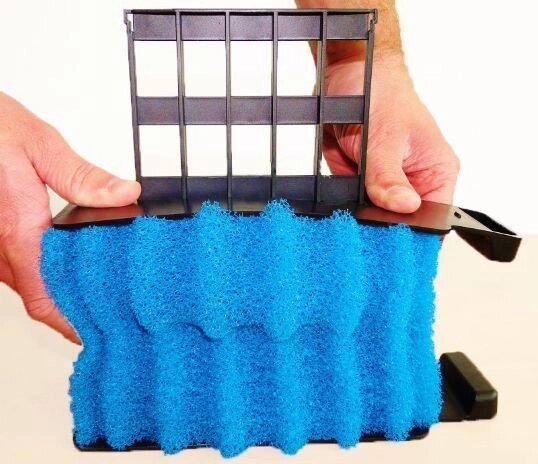

3.Снимите крышку фильтра и выньте модули пористых матов, надавив на торцевые  пластиковые планки по направлению друг к другу.  Поставьте пористый мат неподвижной торцевой планкой на землю и надавите на подвижную вниз, сжимая мат, отожмите загрязнённую воду. Затем промойте в воде.

 ВАЖНО: Не используйте мылящие и моющие средства.

4.Если дно основной камеры сильно загрязнено, слейте воду из фильтра целиком и промойте основную камеру. Необязательно мыть весь фильтр целиком. Допускается раз в 2-3 недели, чередуя мыть по одному модулю.

1. Соберите фильтр в обратном порядке.
2. Включите насос, затем UV-лампу. Фильтр готов к работе.

Эффективность фильтра зависти от многих факторов. Температура воды должна быть 10°С или выше. Чистку фильтра необходимо проводить регулярно. В зависимости от географического положения период работы может быть различным, в среднем очистку надо производить раз в месяц.

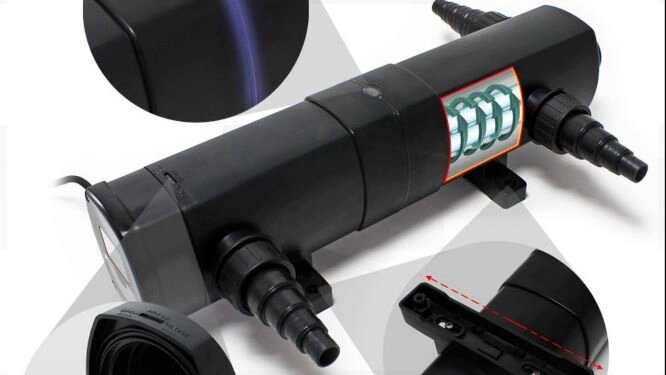

В фильтре установлена ультрафиолетовая лампа (UVC лампа), которая может работать 24 часа в день. Используйте фильтр круглосуточно, для поддержки чистоты в вашем водоёме.

Внимание! Срок службы лампы 8000 часов. Для эффективной работы системы меняйте лампу вовремя! Для замены открутите резьбовую крышку со стороны ввода электрического кабеля. Выньте лампу и замените её на новую. Соберите в обратном порядке.

Очищайте систему фильтрации регулярно.  После запуска фильтра биологический баланс в водоеме установится через 1-3 недели, в зависимости от объема и загрязненности водоема. Биостартер ускоряет процесс достижения биологического баланса

Важно! Для эффективной очистки воды, максимальная производительность насоса не должна превышать - 12000 л/ч. Необходимо использовать тройник для разделения потока воды или регулятор потока, если вы используете насос высокой мощности. Прозрачная ультрафиолетовая трубка аппарата должна промываться по мере загрязнения водой из-под крана. Если есть сильный рост водорослей необходимо очистить кварцевое стекло колбы ультрафиолетового аппарата.



Предостережение:

- Перед установкой или любым осмотром отключите фильтр от электросети.

- Во время чистки фильтра не промывайте водой место подключения UV-лампы и контактную группу пускового электронного узла

UV-лампы.

- Для нормальной работы UV-лампы требуется напряжение 220V 50Гц (+/-10%), производитель настоятельно рекомендует использование стабилизатора напряжения. Перед началом работы фильтра проверьте все электрические части. Если обнаружите повреждения, устраните дефекты. Допускается ремонт только аккредитованным электриком или сервисным центром.

- Поверхность площадки, выбранная для установки фильтра, должна быть ровной и чистой.

- Никогда не используйте фильтр в огнеопасной или агрессивной среде.

- Не допускается использование фильтра с кислотами и водой высокой температуры.

- Во время установки убедитесь, что шланг, ведущий от насоса к фильтру, нигде не пережат и ничто не мешает свободному потоку воды.

-Всегда включайте в первую очередь насос, питающий фильтр, затем UV-лампу фильтра.

-Обеспечьте место подключения кабеля к электрической сети в защищённом от влаги и хорошо проветриваемом месте.

- Розетка, питающая фильтр, всегда должна иметь заземление и подключаться через автоматы, которые в случае утечки электричества в 30мА или короткого  замыкания отключат электроэнергию.

-Всегда проверяйте перед включением фильтр на наличие механических повреждений. В случае повреждения фильтра возможна разгерметизация его электрических частей. Ремонт фильтра можно производить только в специализированной мастерской.

- Запрещается поднимать, переносить или крепить фильтр, используя для этой цели сетевой  кабель. Перед включением проверить сетевой кабель и штекер на предмет повреждения. Во время подключения фильтра к сети следите за тем, чтобы соединительный кабель от фильтра к источнику тока был надежно предохранен от повреждения (например, газонокосилкой или собакой).

- Фильтр имеет высокий класс защиты, при этом, не допускается использование фильтра во время купания.

- Запрещается эксплуатация фильтра детьми.

 Пользователь несет ответственность за безопасность лиц, находящихся в рабочей зоне фильтра.



Возможные неисправности:

Неисправность	Возможные неполадки	Способы устранения
Лампа не работает	Нет напряжения в сети	Проверить подключение к сети
	Не включен выключатель на крышке фильтра	Включить выключатель
	Неисправен стартер	Заменить стартер
	Неисправен выключатель	Заменить выключатель
	Неисправна лампа	Заменить лампу
	Неисправна контактная группа	Заменить контактную группу

Хранение: перед хранением или транспортировкой промойте фильтр. Не допускайте замерзания воды в фильтре. Лучше всего хранить фильтр в непромерзающем помещении, штекер кабеля (вилка) должен быть сухим.

Рекомендуемые насосы для подключения фильтра CBF-550 SUNSUN:

SP 610 Pondtech

AMP 10000 Jebao

OME 10000 Jebao

JSP 10000 Jebao

CM 10000 Jebao

MULTI 9000e SICCE

Master DW 10500 SICCE
